Sơ Đồ Điện Nước Cho Quán Trà Sữa Quy Mô Lớn: Hướng Dẫn Kỹ Thuật & Bản Vẽ Mới Nhất 2026 Nên Bố Trí Thế Nào?

Bản vẽ kỹ thuật sơ đồ điện nước chuyên nghiệp đóng vai trò cốt lõi đối với các cửa hàng F&B. Những mô hình có diện tích trên 100m² và phục vụ từ 100 đến 200 khách mỗi ngày đòi hỏi một hệ thống vận hành cực kỳ trơn tru. Theo số liệu thống kê thực tế năm 2026, chi phí năng lượng thường chiếm khoảng 10% tổng doanh thu của cơ sở kinh doanh. Việc bố trí cấu trúc đường ống và mạch điện chuẩn xác ngay từ giai đoạn ban đầu giúp tiết kiệm 10% đến 20% chi phí duy trì hàng tháng. Đồng thời, giải pháp này ngăn chặn triệt để rủi ro ngập úng hoặc chập cháy dàn máy móc công nghiệp.

Thực tế chứng minh qua trường hợp một quán địa phương rộng 150m². Chủ kinh doanh đã cắt giảm thành công 50 triệu VNĐ chi phí thi công ban đầu nhờ áp dụng sơ đồ chuẩn chỉnh. Bạn sẽ tìm thấy trong bài viết này toàn bộ tiêu chuẩn thiết kế và cách phân bổ công năng. Nội dung cung cấp các bản vẽ mô phỏng 2D, 3D về điện, nước cấp và xả thải. Quy trình thi công phòng cháy chữa cháy (PCCC) cũng được trình bày rõ ràng. Cuối nội dung, bạn có thể tải miễn phí các file PDF và CAD để triển khai cho dự án.

Key Takeaways

• Sơ đồ điện nước chuyên nghiệp là "xương sống" cho quán trà sữa quy mô lớn, đảm bảo vận hành ổn định và hiệu quả.
• Áp dụng sơ đồ chuẩn giúp tiết kiệm từ 10-20% chi phí duy trì hàng tháng và giảm 30-50 triệu VNĐ chi phí thi công ban đầu.
• Phân chia mặt bằng thành 4 khu vực độc lập giúp tối ưu công năng, đảm bảo an toàn PCCC và vệ sinh thực phẩm.
• Hệ thống điện yêu cầu nguồn 3 pha, dây cáp tiết diện lớn, aptomat phân nhánh và ổ cắm chống nước IP66.
• Hệ thống nước bao gồm bồn chứa lớn, lọc RO công nghiệp, ống PPR cho cấp nước và ống uPVC Ø90-110mm kèm bẫy mỡ cho thoát nước.
• Quy trình thi công 4 bước cần được thực hiện bởi kỹ sư M&E chuyên nghiệp để đảm bảo an toàn và tuân thủ tiêu chuẩn.

Table of Contents

• 1. Tại sao quán trà sữa quy mô lớn cần sơ đồ điện nước chuyên nghiệp?
• 2. Phân Tích Yêu Cầu Thiết Bị Và Công Năng Theo Khu Vực (Tiêu Chuẩn 2026) Như Thế Nào?
• 3. Sơ Đồ Điện Quán Trà Sữa Chi Tiết (Bản Vẽ & Nguyên Lý) Được Thiết Kế Ra Sao?
  • Nguyên tắc bố trí & Thông số kỹ thuật đường dây điện là gì?
  • Bố trí sơ đồ cụ thể cho Quầy Bar, Khu Lạnh và Khu Khách như thế nào?
• 4. Sơ Đồ Nước Quán Trà Sữa Chi Tiết (Cấp, Thoát & Xử Lý) Được Xây Dựng Như Thế Nào?
  • Sơ đồ hệ thống cấp nước và lọc RO công nghiệp hoạt động ra sao?
  • Sơ đồ hệ thống thoát nước & Tiêu chuẩn độ dốc là gì?
• 5. Hướng Dẫn Quy Trình Thi Công Điện Nước Bước-Qua-Bước (E-E-A-T Cao) Thực Hiện Thế Nào?
• 6. 5 Lưu Ý An Toàn PCCC & Mẹo Tối Ưu Chi Phí Vận Hành Là Gì?
• 7. Case Study Thực Tế & Tải Miễn Phí Bộ Bản Vẽ (PDF/CAD) Ở Đâu?
• Các Câu Hỏi Thường Gặp (FAQs) Khi Setup Điện Nước Quán Trà Sữa Là Gì?

1. Tại sao quán trà sữa quy mô lớn cần sơ đồ điện nước chuyên nghiệp?

Sơ đồ điện nước vượt xa khái niệm của một bản vẽ đường dây hay ống dẫn thông thường. Đây chính là "xương sống" định hình năng lực vận hành của một cửa hàng đạt tần suất hoạt động cao, với công suất khoảng 500 ly mỗi ngày. Những mặt bằng diện tích trên 100m² bắt buộc phải trang bị bản vẽ thiết kế do mật độ thiết bị công suất cao rất dày đặc. Không gian này thường bao gồm 2 đến 3 máy làm đá, bình ủ dung tích 12L, dàn tủ đông cỡ lớn và nhiều cụm máy lạnh 3HP hoạt động liên tục.

Hạ tầng cơ điện chuyên nghiệp mang lại 3 lợi ích cốt lõi:

• Tối ưu chi phí thi công và vận hành: Chủ quán tiết kiệm từ 30 đến 50 triệu VNĐ tiền đập phá, sửa chữa. Việc phân bổ đúng mức tải làm giảm hao phí năng lượng hàng tháng.
• Đảm bảo an toàn PCCC và vệ sinh thực phẩm: Cấu trúc dây chuẩn tránh tình trạng quá tải gây chập cháy. Đường xả thải dốc đúng kỹ thuật giúp quầy bar luôn khô ráo, không sinh nấm mốc.
• Nâng cao năng suất pha chế: Việc đặt ổ cắm gần máy xay và nguồn cấp sát máy pha giúp nhân viên thao tác nhanh. Họ có thể phục vụ 200 khách mỗi ngày mà không bị rối loạn vị trí di chuyển.

Dữ liệu ngành F&B năm 2026 chỉ ra 80% sự cố chập điện xuất phát từ việc không phân tải 3 pha rõ ràng. Chi phí ước tính thi công với sơ đồ chuẩn rơi vào khoảng 15-30 triệu VNĐ cho phần điện và 10-20 triệu VNĐ cho hạng mục nước. Tổng đầu tư khoảng 30-50 triệu VNĐ. Để hiểu rõ cơ sở của mức ngân sách này, bạn cần phân tích khối lượng thiết bị thông qua yêu cầu công năng của từng khu vực.

2. Phân Tích Yêu Cầu Thiết Bị Và Công Năng Theo Khu Vực (Tiêu Chuẩn 2026) Như Thế Nào?

Thiết kế hạ tầng bắt buộc đi sát theo công năng sử dụng thực tế. Cửa hàng diện tích trên 100m² phải được chia thành 4 khu vực hoạt động độc lập nhằm tránh tình trạng chồng chéo quy trình.

Bảng thông số dưới đây tổng hợp chi tiết yêu cầu hạ tầng điện nước cho từng phân khu.

Dữ liệu bảng thể hiện rõ công suất thiết bị và lưu lượng nước theo từng khu.

Số liệu đo lường cho thấy mức điện năng tiêu thụ tối đa của toàn mặt bằng lên tới 50-100kW. Từ tổng công suất lớn này, hệ thống cần được vẽ phân pha cụ thể để tránh tình trạng sập aptomat tổng trong các khung giờ cao điểm.

3. Sơ Đồ Điện Quán Trà Sữa Chi Tiết (Bản Vẽ & Nguyên Lý) Được Thiết Kế Ra Sao?

Việc tách biệt mạch chiếu sáng, mạch động lực và dự phòng là bước bắt buộc để duy trì độ ổn định.

Nguyên tắc bố trí & Thông số kỹ thuật đường dây điện là gì?

Yêu cầu kỹ thuật điện đòi hỏi sử dụng hệ thống vật tư chuẩn xác và đúng tải trọng.

Hệ thống cơ điện yêu cầu tuân thủ nghiêm ngặt các thông số kỹ thuật cốt lõi:

• Mạch điện bắt buộc sử dụng nguồn 3 pha cho các cụm máy móc lớn. Dây cáp chính cần dùng loại tiết diện từ 4mm² đến 6mm² lõi đồng nguyên chất.
• Aptomat tổng yêu cầu mức chịu tải 100A. Kỹ sư phải chia nhỏ thành các aptomat nhánh từ 20A đến 30A cho từng cụm quầy pha chế.
• 100% ổ cắm tại khu vực thao tác sử dụng loại chống nước đạt tiêu chuẩn IP66.

Bên cạnh đó, nguyên tắc dự phòng đóng vai trò then chốt. Cửa hàng cần thiết lập sẵn đầu chờ cho máy phát điện công suất 50kW nhằm ứng phó lập tức khi mất điện lưới đột xuất.

Bố trí sơ đồ cụ thể cho Quầy Bar, Khu Lạnh và Khu Khách như thế nào?

Chi tiết vị trí đặt ổ cắm quyết định tốc độ thao tác của toàn bộ nhân viên pha chế.

Sơ đồ phân bổ mạch điện được quy định rõ ràng tại từng khu vực chức năng (kèm file PDF):

• [Khu Quầy bar]: Đi dây âm bàn cho 10 ổ cắm 220V chuyên dụng dành riêng cho máy dập nắp, máy xịt kem và cụm pha chế. Mạch chiếu sáng quầy bao gồm khoảng 50 bóng đèn LED rọi, ưu tiên tông màu warm-white.
• [Khu Lạnh]: Lắp đặt 4 ổ cắm 380V với khả năng chịu dòng lớn nhằm phục vụ cụm tủ đông và máy làm đá viên.
• [Khu Khách]: Phân bổ 20 ổ cắm trải đều quanh tường và âm sàn. Vị trí này phục vụ khách sạc thiết bị cá nhân, đồng thời cấp nguồn cho dàn lạnh và máy POS thu ngân.

4. Sơ Đồ Nước Quán Trà Sữa Chi Tiết (Cấp, Thoát & Xử Lý) Được Xây Dựng Như Thế Nào?

Sơ đồ chuẩn giải quyết triệt để khâu cấp nước, quy trình lọc xử lý và hệ thống xả thải.

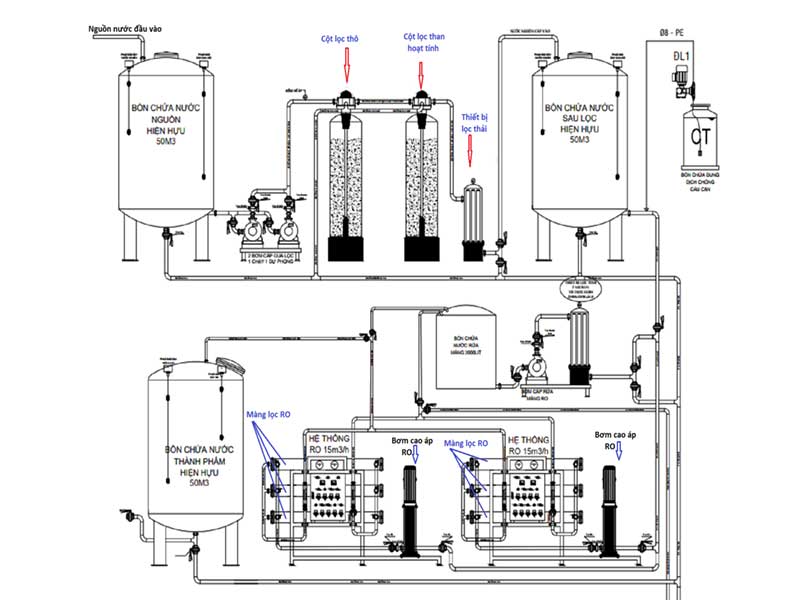

Sơ đồ hệ thống cấp nước và lọc RO công nghiệp hoạt động ra sao?

Nguồn nước sạch đảm bảo chất lượng hương vị thức uống và duy trì độ bền cho dàn máy móc.

Quy trình vận hành đường ống cấp tuân thủ các bước sau:

1. Nguồn cấp và Lưu trữ: Thiết lập bồn chứa inox dung tích 2000-3000L trên mái, kèm theo bồn 1000L dự phòng. Lắp đặt bơm tăng áp biến tần để duy trì áp lực tại vòi luôn ổn định.

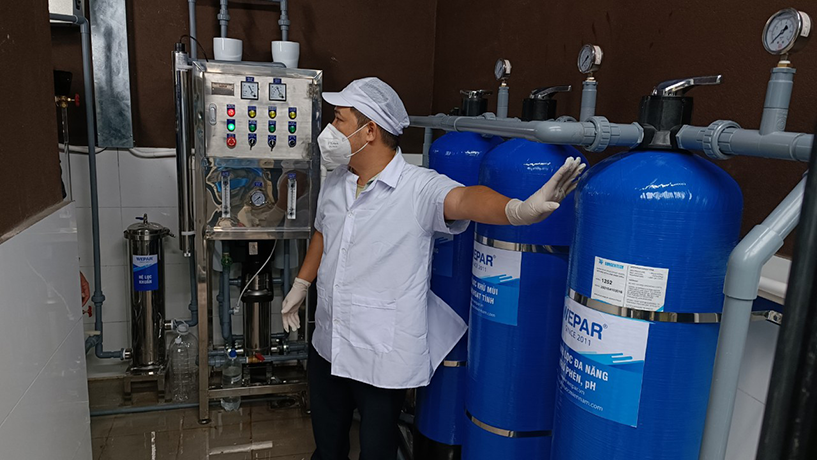

2. Hệ thống lọc: Nguồn nước đi qua bình lọc thô trước khi chuyển qua dàn RO công nghiệp công suất 500 Lít/giờ. Nước tinh khiết lưu trữ tại tủ chứa chuyên dụng.
3. Phân phối nhánh: Mạng lưới sử dụng ống PPR hàn nhiệt kích thước Ø32-50mm. Đường ống chia làm 2 nhánh nóng và lạnh độc lập. Nguồn này cấp trực tiếp đến ấm đun siêu tốc 1.8L, máy làm đá 100kg và các bồn rửa Inox.

Sơ đồ hệ thống thoát nước & Tiêu chuẩn độ dốc là gì?

Thoát nước chuẩn ngăn chặn mùi hôi và tình trạng vi khuẩn sinh sôi bên trong không gian pha chế.

Tắc nghẽn trân châu, cặn xác trà và tình trạng nước đọng sàn gây hôi thối là thách thức lớn nhất. Giải pháp xả thải bao gồm các tiêu chuẩn kỹ thuật:

• Sử dụng ống nhựa uPVC kích thước Ø90mm hoặc Ø110mm cho toàn bộ đường ống xả chính.
• Bắt buộc lắp đặt bẫy mỡ (Grease Trap) dung tích từ 50L đến 100L dưới các bồn rửa công nghiệp đôi.
• Bề mặt sàn phải lát gạch nhám. Không gian lắp phễu thoát sàn dạng rãnh inox dài, với độ dốc kỹ thuật tiêu chuẩn đạt mức 2%.

Đường thoát xả đi từ gầm máy đá, chảy qua rãnh inox, đi vào bẫy mỡ và kết thúc tại hố ga ngoài.

5. Hướng Dẫn Quy Trình Thi Công Điện Nước Bước-Qua-Bước (E-E-A-T Cao) Thực Hiện Thế Nào?

Một lộ trình thi công chặt chẽ giúp chủ đầu tư giảm thiểu rủi ro phát sinh các sai sót kỹ thuật.

Quy trình thực thi kéo dài từ 7 đến 14 ngày, dựa trên biểu đồ tiến độ chuẩn năm 2026.

1. Bước 1: Khảo sát và Tính toán tải trọng (Ngày 1-2): Đội ngũ kỹ thuật tiến hành đo đạc mặt bằng và thống kê công suất dàn máy. Kỹ sư M&E chuyên nghiệp chịu trách nhiệm tính toán tiết diện dây dẫn và đường kính ống nước.
2. Bước 2: Phác thảo thiết kế và Cấp phép (Ngày 3-5): Kỹ sư lập bản vẽ bằng phần mềm AutoCAD. Các bên liên quan chốt phương án phòng cháy chữa cháy với ban quản lý nếu mặt bằng nằm trong trung tâm thương mại.
3. Bước 3: Thi công phần thô và Lắp đặt (Ngày 6-12): Thợ thực hiện cắt tường, đi ống ghen, hàn ống PPR. Họ tiếp tục lắp tủ tổng và kéo cáp 3 pha. Đội ngũ thi công bắt buộc sở hữu chứng chỉ hành nghề hợp lệ.
4. Bước 4: Kiểm tra tải và Nghiệm thu (Ngày 13-14): Kỹ thuật viên vận hành thử toàn bộ hệ thống ở mức 100% tải. Quy trình kiểm tra bao gồm test tải mạch điện 50kW liên tục 24 giờ, test áp lực máy RO 500L/giờ và đánh giá độ kín của bẫy mỡ.

Việc tuân thủ chặt chẽ các bước trên giúp cơ sở tránh được nhiều rủi ro vận hành sẽ đề cập dưới đây.

6. 5 Lưu Ý An Toàn PCCC & Mẹo Tối Ưu Chi Phí Vận Hành Là Gì?

Bảo đảm an toàn cháy nổ luôn phải song hành cùng chiến lược cắt giảm chi phí năng lượng hàng tháng.

Quản lý một mặt bằng diện tích lớn đòi hỏi khả năng sinh lời đi kèm tiêu chuẩn an toàn cao. Các điểm kỹ thuật quan trọng bao gồm:

• Ngăn ngừa chập cháy: Toàn bộ cáp âm tường bắt buộc luồn qua ống gen chống cháy nhằm phòng tránh chuột cắn phá.

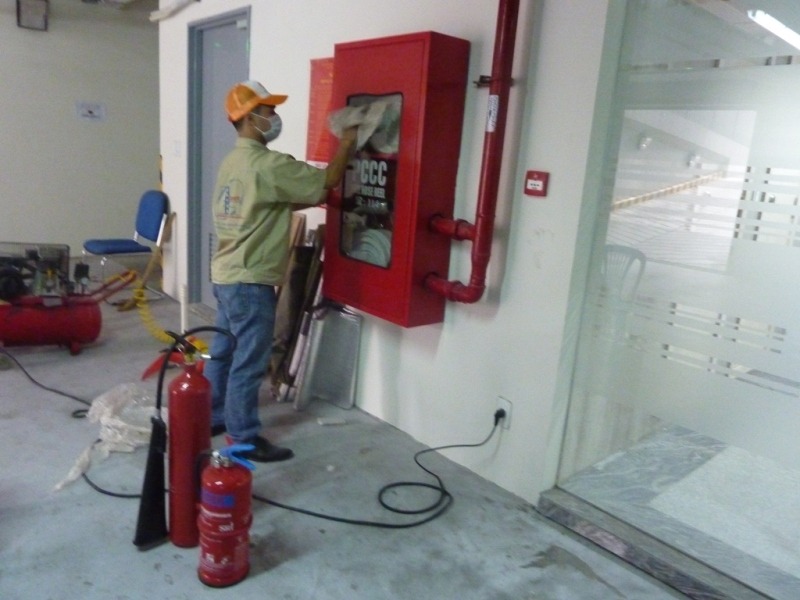

• Trang bị dập lửa: Bình chữa cháy CO2 và bình bột ABC phải đặt trong bán kính 3 mét quanh tủ điện, ưu tiên sát các cửa thoát hiểm.
• Cắt giảm điện chiếu sáng: Chủ quán nên tận dụng ánh sáng tự nhiên qua các vách kính. Sử dụng 100% đèn LED âm trần giúp giảm 50% chi phí điện chiếu sáng.
• Sử dụng công nghệ biến tần: Việc đầu tư cụm bơm nước và hệ thống lạnh tích hợp công nghệ Inverter kiểm soát lượng lớn điện năng hao phí.
• Tính toán chiều dài dây cáp: Ổ cắm đặt quá xa tầm với của cáp nguồn (thường chỉ dài 1.2 mét) buộc nhân viên dùng ổ cắm chuyền. Dây dợ ngổn ngang mặt quầy sinh rủi ro chập cháy cực cao nếu nước đổ vào. Bạn cần phát hiện và giải quyết điểm yếu này ngay từ giai đoạn duyệt bản vẽ 3D.

7. Case Study Thực Tế & Tải Miễn Phí Bộ Bản Vẽ (PDF/CAD) Ở Đâu?

Áp dụng đúng bản vẽ kỹ thuật chuyên nghiệp giúp chủ quán tiết kiệm đáng kể nguồn ngân sách dài hạn.

Mô hình F&B X diện tích 150m², phục vụ 500 ly mỗi ngày là minh chứng điển hình. Quản lý đã triển khai sơ đồ tách pha và hệ thống bơm biến tần đồng bộ. Kết quả cho thấy mặt bằng vận hành cực tốt, không sập nguồn vào giờ cao điểm. Cấu trúc này giúp tiết kiệm 15 triệu VNĐ chi phí năng lượng mỗi năm so với cơ sở cũ.

Bạn có thể tải ngay bộ tài liệu kỹ thuật chuyên sâu dưới đây để áp dụng cho dự án:

Sử dụng bộ tài liệu này giúp bạn kiểm soát tốt toàn bộ quy trình nghiệm thu kỹ thuật an toàn.

Nếu cần thiết kế không gian riêng biệt, bạn nên chọn các giải pháp tư vấn trọn gói với chi phí từ 300 đến 500 triệu VNĐ do kỹ sư có giấy phép đảm nhận.

Các Câu Hỏi Thường Gặp (FAQs) Khi Setup Điện Nước Quán Trà Sữa Là Gì?

Hiểu rõ các thuật ngữ kỹ thuật cốt lõi giúp chủ đầu tư đưa ra quyết định thi công chính xác.

Dòng điện 3 pha là gì và tại sao mặt bằng trên 100m² bắt buộc phải dùng?

Hệ thống 3 pha cung cấp đường truyền công suất lớn. So với lưới 1 pha thông thường, cáp 3 pha đảm bảo độ ổn định cao hơn khi gánh chịu cùng lúc nhiều thiết bị nặng như dàn lạnh trung tâm và cụm tủ mát công nghiệp.

Nên dùng đường ống cấp nước bằng vật liệu PPR hay PVC cho quầy pha chế?

Chủ quán bắt buộc dùng ống PPR chịu nhiệt cho đường nước nóng đi từ bình đun trung tâm đến vòi. Vật liệu này chịu nhiệt độ cao và không tiết ra vi nhựa, giữ an toàn vệ sinh thực phẩm. Ống nhựa PVC chỉ dùng làm đường ống xả nước thải.

Có thể tự thiết kế sơ đồ điện nước quán trà sữa không cần kỹ sư được không?

Việc tự vẽ sơ đồ không được khuyến khích đối với cơ sở quy mô trên 100m². Bạn cần chứng chỉ của kỹ sư M&E chuyên nghiệp để ký duyệt hồ sơ xin phép PCCC, đặc biệt tại các mặt bằng lớn hoặc khu vực bên trong trung tâm thương mại.

Những giải đáp này làm rõ vai trò cốt lõi của vật tư PPR và cáp 3 pha, giúp bạn setup cơ điện kinh doanh hoàn chỉnh.
